您当前的位置:隔膜泵首页--隔膜泵产品--DBY型电动隔膜泵

DBY型电动隔膜泵

产品名称:DBY型电动隔膜泵
DBY型电动隔膜泵

DBY型电动隔膜泵概述:
我公司生产的DBY型电动隔膜泵是一种新型电动隔膜泵泵种,近年来,由于在隔膜材料取得了突破性的进展,国际上越来越多的工业化国家要用此种型式的泵,代替部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业。我单位目前生产的隔膜泵分为YGB液动式和DBY隔膜泵,该产品设计均参考美国ABEL公司样机电动隔膜泵适用于低压,即出口压力≤3kgf/cm2的场合,YGB型适用于出口压力≥4kgf/cm2的场合。

DBY型电动隔膜泵特点:

1、电动隔膜泵不需灌引水,自动能力达7米以上。
2、电动隔膜泵通过性能好,直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
3、由于隔膜将被输送介质和传动机械件分开,所以介质绝对不会向外泄漏。且泵本身无轴封,使用寿命大大延长。根据不同介质,隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等,可以满足不同用户的要求。
4、电动隔膜泵泵体介质流经部份,可根据用户要求,分为铸铁、不锈钢、衬胶,电机分为普通式和防爆式(B3b)两种。

DBY型电动隔膜泵主要用途:

1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。

DBY型电动隔膜泵技术参数:
流量:0-20m3/h;
扬程:30m;
功率:0.37-4kw;
转速:1450r/min;
口径:10-100mm;
温度:-15-+150℃;
自吸高度:5-7m。

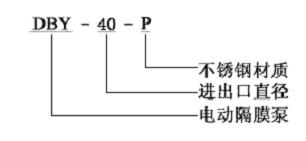

DBY型电动隔膜泵型号意义:

例:DBY – 40
DBY - 电动隔膜泵;
40 - 进出口直径(mm)
DBY型电动隔膜泵型号意义

DBY型电动隔膜泵性能参数:

型号 流量 (m3/h)  吸程 (m) 扬程 (m) 出口压力(kgf/cm2) 电动功率转/KW 使用温度℃ 泵进出口尺 寸 重量kg
铸铁 不锈钢
DBY-10 0.5 3 30 3 1450/0.55 90 150 3/8" 丝扣 50
DBY-15 0.75 3 30 3 1450/0.55 90 150 1/2" 丝扣 50
DBY-25 3.5 4 30 3 1450/1.5 90 150 1" 丝扣 170
DBY-40 4.5 4 30 3 1450/2.2 90 150 11/2"丝扣 180
DBY-50 6.5 4.5 30 3 1450/4 90 150 50mm法兰 400
DBY-65 8 4.5 30 3 1450/4 90 150 65mm法兰 400
DBY-80 16 5 30 3 1450/5.5 90 150 80mm法兰 610
DBY-100 20 5 30 3 1450/5.5 90 150 100mm法兰 610

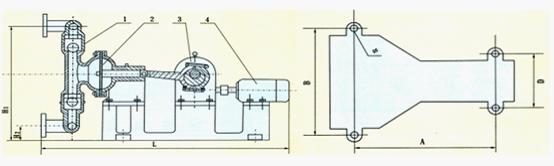

DBY型电动隔膜泵主要外形尺寸和结构图:

型号 A B D n-φd L H1 H2
DBY-10 456 342 190 4-φ16 650 370 50
DBY-15 456 342 190 4-φ16 650 370 50
DBY-25 537 455 210 4-φ16 1060 480 60
DBY-40 537 455 210 4-φ16 1060 480 60
DBY-50 800 380 380 4-φ18 1510 700 85
DBY-65 800 380 380 4-φ18 1510 700 85

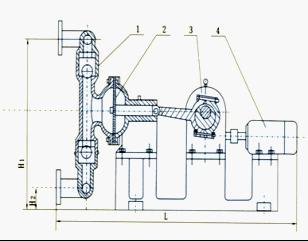

DBY型电动隔膜泵主要外形结构图

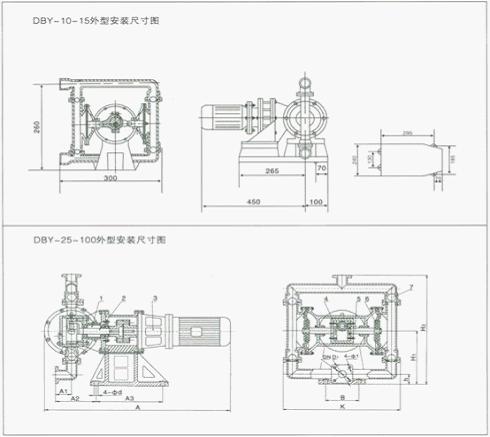

DBY型电动隔膜泵主要外形尺寸图

高压无气喷涂效率高,表面细腻平整,附着力强,涂料损耗少而得到建筑、机械、船舶、家具等行业的广泛使用。
    高压无气喷涂机分为气动式无气喷涂机,电动式无气喷涂机(柱塞泵)和电动无气喷涂机(隔膜泵),由于气动式无气喷涂机需要带压缩空气源而限制了气动喷涂机的使用。

    现仅将电动柱塞无气喷涂机与电动隔膜无气喷涂机作比较,柱塞泵是将直流电动机带动柱塞复运动将涂料吸入,加压后排出,由于其柱塞裸露,且柱塞在涂料中工作,在涂料研磨作用下柱塞磨损非常快,一旦配备口径较大的喷嘴,其柱塞往复频率提高,加剧柱塞的磨损,机器寿命短。而更换柱塞价格非常昂贵,如果电压不正常也将直接导致工作直流电的不正常。另外,由于大幅来回往复运动,柱塞泵的工作脉动很大,使得喷涂不稳定,涂料喷上的墙面平整度就不够好。但柱塞泵初始吸料较快是其长处。

    隔膜式无气喷涂机(电动隔膜泵),其设计是在柱塞泵基础上得到了更大的改进,原理为用电动机带动活塞往复工作(注意,活塞并不直接接触涂料),再推动隔膜运动,将涂料吸收加压后推出,通过喷嘴喷向涂装物体,由于其活塞在防磨损的油中工作,工作环境大大优化,寿命大大提高,经过掺透硬化处理的活塞更是不易损坏,加上高分子材料制成的高抗绞隔膜更使隔膜泵寿命进一步提高。运行可靠是隔膜泵的又一长处,故障率极底,对电压要求底,对环境要求底,维修容易,维修费用仅为柱塞泵的五分之一左右。

    隔膜泵性价比优,其优异的性能价格比将推动隔膜泵的推广。

    堪贝尔高压无气喷涂机拥有多项世界领先的独创技术。采用Prime Booster TM系统能在数秒内重新启动并装料,解决了无气喷涂机初始吸料困难的技术难题,创新的DAP IV 入口阀设计大大降低了阀门被涂料粘住的可能,加上大功率的电动马达与坚固的一次成型外壳,堪贝尔喷涂机可以胜任各种短工期高任务量的施工作业。

    喷嘴是另一影响涂装质量的重大因素。其质量评价为耐磨损,雾化均匀,美国堪贝尔产品喷嘴均由硬质合金制造,耐磨损,涂装质量高,价格相对便宜更使隔膜泵如虎添翼,成为涂装机械中的皎皎者!

DBY型电动隔膜泵性能曲线图:
DBY型电动隔膜泵性能曲线图

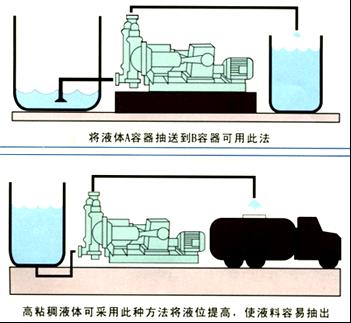

DBY型电动隔膜泵安装及使用方法:
DBY型电动隔膜泵安装

DBY型电动隔膜泵工作原理:
DBY型电动隔膜泵工作原理DBY型电动隔膜泵工作原理
电机(4)通过减速箱(3)带动左右两端柱塞上面的隔膜(2)一前一后往复运动。在左右两个泵腔内,装有上下四个单向球阀(1)隔膜的运动,造成工作腔内的容积的改变,迫使四个单向球阀交替地开启和关闭,从而将液体不断地吸入和排出。

DBY型电动隔膜泵注意事项:

1.DBY型电动隔膜泵出口严禁安装阀门,如必需装阀门;要在出口安装安全阀门,工作压力不得超过4公斤,以免造成损失。
2.应及时加油,保持润滑系统正常运转。
3.电动隔膜泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时,使用后应及时清洗排净泵内积物,以免再开时损坏。
6.DBY型电动隔膜泵振动极其轻微,一般情况可不装底脚螺栓。
7.如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。
8.在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。
更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。

DBY型电动隔膜泵如何正确选择膜片:

DBY型电动隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的,用户订货时须注明输送介质的性质,以便出厂时配备不同隔膜,一般隔膜有下列几种:
1.丁晴隔膜;主要用于耐油场合。
2.氯丁橡胶5031#本单位特制,主要用于耐**及各种酸类、碱类。
3.氟橡胶6021#本单位特制,主要用于高温150℃:,耐甲笨耐腐蚀。但价格比其它隔膜高。 4.食品橡胶,专用于食品饮料的输送。

DBY型电动隔膜泵材料特性:

DBY型电动隔膜泵品种 介质种类 丁晴橡胶 氯丁橡胶 氟橡胶 聚四氟乙烯 食品橡胶
发 烟 硝 酸 × ×
浓 硝 酸 × ×
浓 硫 酸 × ×
浓 盐 酸 ×
浓 磷 酸 ×
浓醋酸 × × ×
浓氢氧化钠
无水氨
稀硝酸 × ×
稀 硫酸
稀 盐酸 ×
稀 磷酸 × ×
稀氢氧化钠
氨水 ×
× ×
汽油
石油 ×
四氯化碳
二硫化碳   ×
乙醇
** × ×
甲酚 ×
乙醛 × ×
乙苯 × ×
丙 烯 晴 ×
丁醇
丁二烯 × △/td>
苯 乙烯 × ×
醋 烯 乙 酯 × × ×
× × ×

DBY型电动隔膜泵注:○——寿命较长、△——寿命一般、×——不可用,本表仅从耐腐性考虑,因聚四氯乙烯弹性比橡胶差,故实际使用寿命因压力,DBY型电动隔膜泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。

DBY型电动隔膜泵订货须知:

一、①DBY型电动隔膜泵名称与DBY型电动隔膜泵型号②DBY型电动隔膜泵口径③DBY型电动隔膜泵扬程(m)④DBY型电动隔膜泵流量⑤DBY型电动隔膜泵电机功率(KW)⑥DBY型电动隔膜泵转速(r/min)⑦DBY型电动隔膜泵电压〔V〕⑧DBY型电动隔膜泵材质⑨DBY型电动隔膜泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的DBY型电动隔膜泵产品型号,请按DBY型电动隔膜泵型号直接向飞鲁泵业销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们飞鲁泵业的技术专家为您审核把关。
