双缸双作用隔膜泵结构和原理

双缸双作用隔膜泵结构和原理

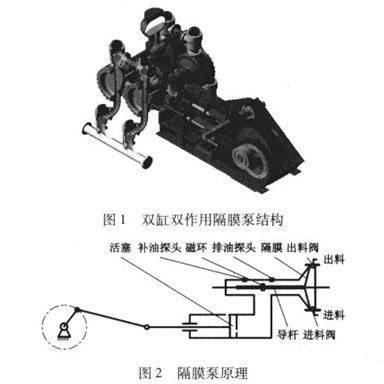

如图1，图2，在泵的液力端设一隔膜将料浆和推进液分开，使活塞与高肺砺性或高腐蚀性的料浆分开.从而保证了活塞等运动零件的使用寿命。该泵由电动机驱动曲柄滑块结构，将旋转运动变为直线运动，带动活塞往复运动。

当隔膜向左运动时，进料阀打开而吸入料浆;当隔膜向右运动时，出料阀打开而排出料浆，由此完成隔膜的一个往复运动。
